Integración de sensores analógicos en redes Lorawan

El objetivo de esta guía es proporcionar asistencia para la instalación de varios sensores analógicos en redes LoRaWAN.

Teros10 (Meter)

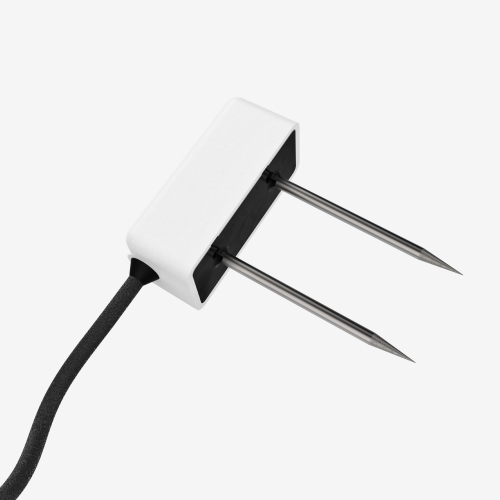

TEROS-10

Para conectar el sensor de humedad de suelo Teros10 se utiliza un dispositivo dragino LT-22222-L.

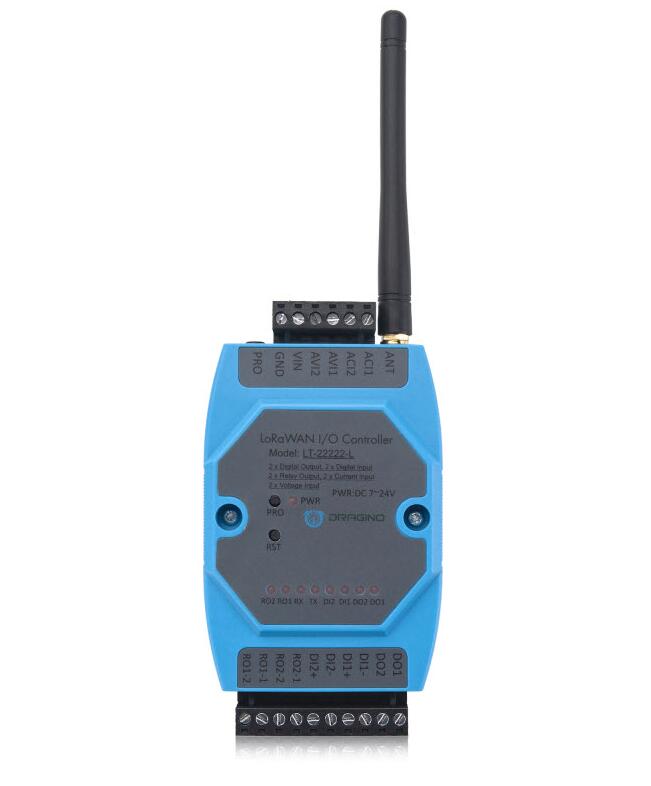

lt-22222-l

  1. En primer lugar es necesario dar de alta el dispositivo SDI-12-LB en TTN.
  2. A continuación se configura el decodificador. Dentro de la pestaña "payload formatters", se selecciona la opción "Custom JavaScript formatter" y se copia el código.

Una vez registrado se realiza la conexión con el sensor Teros10. Es importante mencionar que el controlador LT-22222-L no dispone de batería interna por lo que es necesario conectarlo a una fuente externa que proporcione un voltaje de entre 7V y 24V DC. El sensor Teros10 necesita un voltaje de entre 3V y 15V DC. Por tanto es conveniente utilizar una batería de entre 7V y 15V.

El sensor Teros10 utiliza un cable estereo de 3.5mm para su conexión.

  • Cable pelado (Teros10) + GND (LT-22222-L) -> borne negativo bateria
  • Cable blanco o marrón (Teros10) + VIN (LT-22222-L) -> borne positivo bateria
  • Cable rojo o naranja (Teros10) -> AV1 (LT-22222-L)

PHYTOS 31 (Meter)

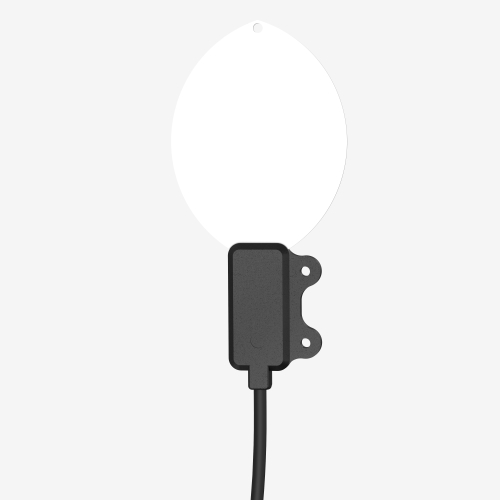

PHYTOS-31
